凝膠滲透色譜GPC的原理及應用
一. GPC概述
1.1 凝膠滲透色譜的發展曆史
凝膠滲透色譜[GPC (Gel Permeation Chromatography)] 也稱作體積排斥色譜[SEC (Size Exclusion Chromatography)]是用溶劑作流動相，流經多孔填料(如多孔矽膠或多孔樹脂) 作為分離介質的液相色譜法。
1953年Wheaton和Bauman用多孔離子交換樹脂按分子量大小分離了苷、多元醇和其它非離子物質，觀察到分子尺寸排除現象。
1959年Porath和Flodin用葡聚糖膠聯制成凝膠來分離水溶液中不同分子量的樣品。
1962年J.C.Moore将高交聯度聚苯乙烯-二乙烯基苯樹脂用作柱填料，以連續式高靈敏度的示差折光儀，并以體積計量方式作圖，制成了快速且自動化的高聚物分子量及分子量分布的測定儀，從而創立了液相色譜中的凝膠滲透色譜技術。

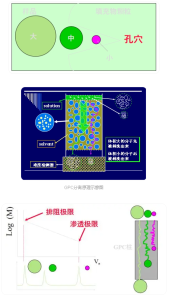

1.2 GPC分離原理
A.固定相是多孔填料，小分子樣品可以進入孔徑內部
B.樣品與固定相之間無作用力
C.遷移時間不同
1.3 GPC是如何工作的
1.4 為什麽要用GPC方法
相對分子量分布(多分散性指數)對聚合物的性質有重要影響。
在相對分子質量分布（多分散性指數）成為人們關注的熱點後，經典方法卻不能同時測定聚合物的相對分子質量分布。凝膠滲透色譜(GPC)的應用改善了測試條件，并提供了可以同時測定聚合物的相對分子質量及其分布的方法，使其成為測定高分子相對分子質量及其分布最常用、快速和有效的技術。
二. 凝膠滲透色譜儀的基本結構

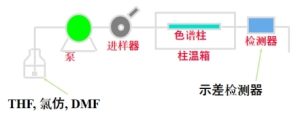

GPC的基本結構與組成大緻是相同的。一般由泵系統、進樣系統（分為手動進樣和自動進樣）、凝膠滲透色譜柱系統（包括色譜柱恒溫箱）、檢測系統及數據采集與處理系統組成，如圖所示。
2.1 泵系統
泵系統一般由高效液相色譜泵和在線脫氣裝置組成，其作用是使流動相溶劑以恒定的流速流入色譜柱。泵的精确程度是GPC儀器一個非常重要的技術指标，直接影響到計算數據的準确性。現在優秀的GPC儀器泵的精度誤差已經可以低于1%。

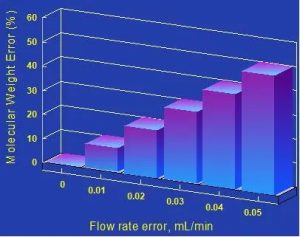

泵流速精度的影響：分子量
高流速精度是獲得重現性GPC結果的基礎，表面上微小的流速誤差會導緻分子量計算的很大誤差。
2.2 進樣系統
将配置好的一定濃度的聚合物溶液通過微量注射器注入到色譜柱的一個裝置，分為手動進樣和自動進樣。自動進樣由機械傳動裝置帶動取樣，進樣量精度要高于手動進樣，而且自動進樣可以實現連續自動化操作，工作效率高。
2.3 分離系統
分離系統即色譜柱。色譜柱就是在一根不鏽鋼空心管中加入孔徑不同的凝膠顆粒作為分離介質。
對色譜柱中填充的凝膠顆粒最基本的要求是不能被流動相溶劑溶解。
GPC色譜柱類型
普通凝膠柱：按照不同的排阻極限分成很多種型号(如GPC-80X)，每種排阻極限的柱子使用同一種凝膠顆粒，在一段範圍內校正曲線成線性。
混合凝膠柱：一種型号(如GPC-80M)，使用混合凝膠顆粒，在較寬範圍內校正曲線都成線性，可消除不同柱子串聯時可能産生非線性校正曲線導緻結果偏差的問題。
GPC色譜柱選擇
按照樣品所溶解的溶劑來選擇柱子所屬系列：THF、氯仿、二甲基甲酰胺 (DMF)等，必須選擇合适的溶劑來溶解聚合物。
按照樣品分子量範圍來選擇柱子型号：樣品分子量應該處在排阻極限和滲透極限範圍內，并且最好是處在校正曲線線性範圍內。
2.4 檢測系統
GPC的檢測根據信号響應性分成兩類：通用型和選擇型。
通用型對所有檢測的樣品都有信号響應，可以滿足所有樣品的檢測。除了早期使用的示差檢測器，還有粘度檢測器、激光光散射檢測器等。
選擇型檢測器是隻對被測物質的某種物理或化學特性産生信号響應，所以隻适用于某一類特殊的聚合物。這種檢測器包括單一波長紫外檢測器，二級管陣列紫外檢測器及熒光檢測器等。
2.4.1 通用型檢測器——示差檢測器
屬于濃度敏感型檢測器，在使用中對壓力和溫度變化非常敏感。
聚合物溶液不同，所産生的折射率就不同，而在稀溶液範圍內，△n與溶液濃度成正比，這就是示差檢測器的檢測原理。
2.4.2 選擇型檢測器
在GPC中應用較多的一種選擇型檢測器是紫外檢測器，适用于有紫外吸收基團的聚合物檢測。如含有苯環、共轭雙鍵的聚合物會在紫外檢測器上産生明顯吸收。
三. 樣品制備方法

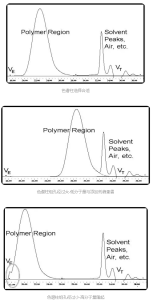

1. 樣品前處理：樣品需要經過幹燥，除掉水分及其他雜質。樣品中的水分及雜質也會在色譜圖上産生相應的色譜峰，會幹擾樣品本身的色譜峰。
2. 進樣濃度：不同分子量範圍的樣品适合不同的濃度，需要根據樣品情況進行調整。
3. 樣品溶解：一般樣品的溶解時間是4～12h,對于橡膠類大分子，溶解48～72h才能使分子鏈完全解開。為了增加樣品的溶解，在溶解過程中可以輕微擾動樣品溶液，但嚴禁劇烈搖動或用超聲波處理，以免分子鏈發生斷鏈。
4. 過濾：為了避免樣品中有不溶解的顆粒或者大的分子鏈堵塞色譜柱孔徑，聚合物溶液必須經過0.45um的過濾膜過濾。在高溫型GPC中，可以使用在線過濾器。
四. 數據處理方法
4.1 校正曲線

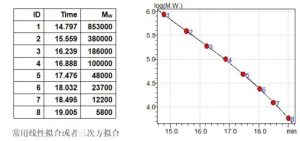

逐一注入聚合物标樣以确定分子量與保留時間的關系：
4.2 GPC校正方法
窄分布标樣校正法
選用與被測樣品同類型的單分散性(d≤1.1)标樣，先用其他方法精确測定其平均相對分子質量，然後與被測樣品在同樣的條件下進行GPC分析。
普适校正法
此法的優點是隻要用一種高聚物（一般用窄分布聚苯乙烯）作标準曲線就可以測定其他類型的聚合物，但先決條件是2種高聚物的K和α值必須己知。
漸進試差法(寬分布标樣校正法)
這種方法不需要窄分布樣品，其标樣可為1~3個不同相對分子質量的寬分布标樣（平均相對分子質量精确測量，Mw和Mn為已知），采用數學處理方法得到漸進試差法的校正曲線。
五. GPC的應用
5.1測定聚合物材料的相對分子質量及分布
5.2 GPC積分曲線

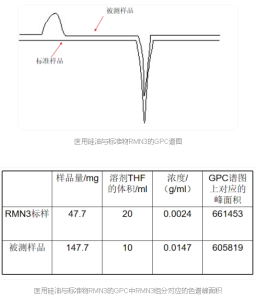

5.3 聚合物中助劑的測定
5.4 制備窄分布的聚合物
這裏講的窄分布聚合物樣品的制備方法與高化中通過活性聚合得到窄分布聚合物樣品的方法不同，是指通過物理分級的方法分離原本相對分子質量比較寬的樣品。
使用的儀器是制備型GPC，制備型GPC的結構與原理與常用的分析型GPC基本相同。有所區别的是泵的流速要高，色譜柱的管徑要出些，進樣濃度與進樣量都要大。一般的GPC樣品流過檢測器之後就作為廢液收集，而制備型GPC是在樣品流經檢測器之後通過一個級分收集器按時間間隔收集。
5.5 多組分樣品含量的分析

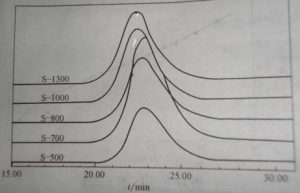

5.6 聚合反應跟蹤及動力學研究
